소실모형주조의 기본 원리
소실모형주조는 먼저 발포 모형을 제작하고 내화 도형제를 도포해 건조한 뒤, 마른 모래로 둘러싸 진동으로 다지는 공정입니다. 주입할 때 열이 발포체를 분해하고 용탕이 원래 모형의 부피를 점차 차지하며, 냉각 후 주물이 됩니다. 이 글은 내화 도형층과 결합제 없는 건조사를 사용하는 일반적인 방식을 설명합니다.
이 공정의 뚜렷한 특징은 주입 전까지 발포 모형이 모래 속에 남아 있다는 점입니다. 용탕은 어떻게 들어가며, 발포체가 사라진 자리에 모래가 바로 무너지지 않는 이유는 무엇일까요? 이 두 가지를 이해하면 공정 순서, 설계 가능성, 품질 관리의 핵심을 파악할 수 있습니다.

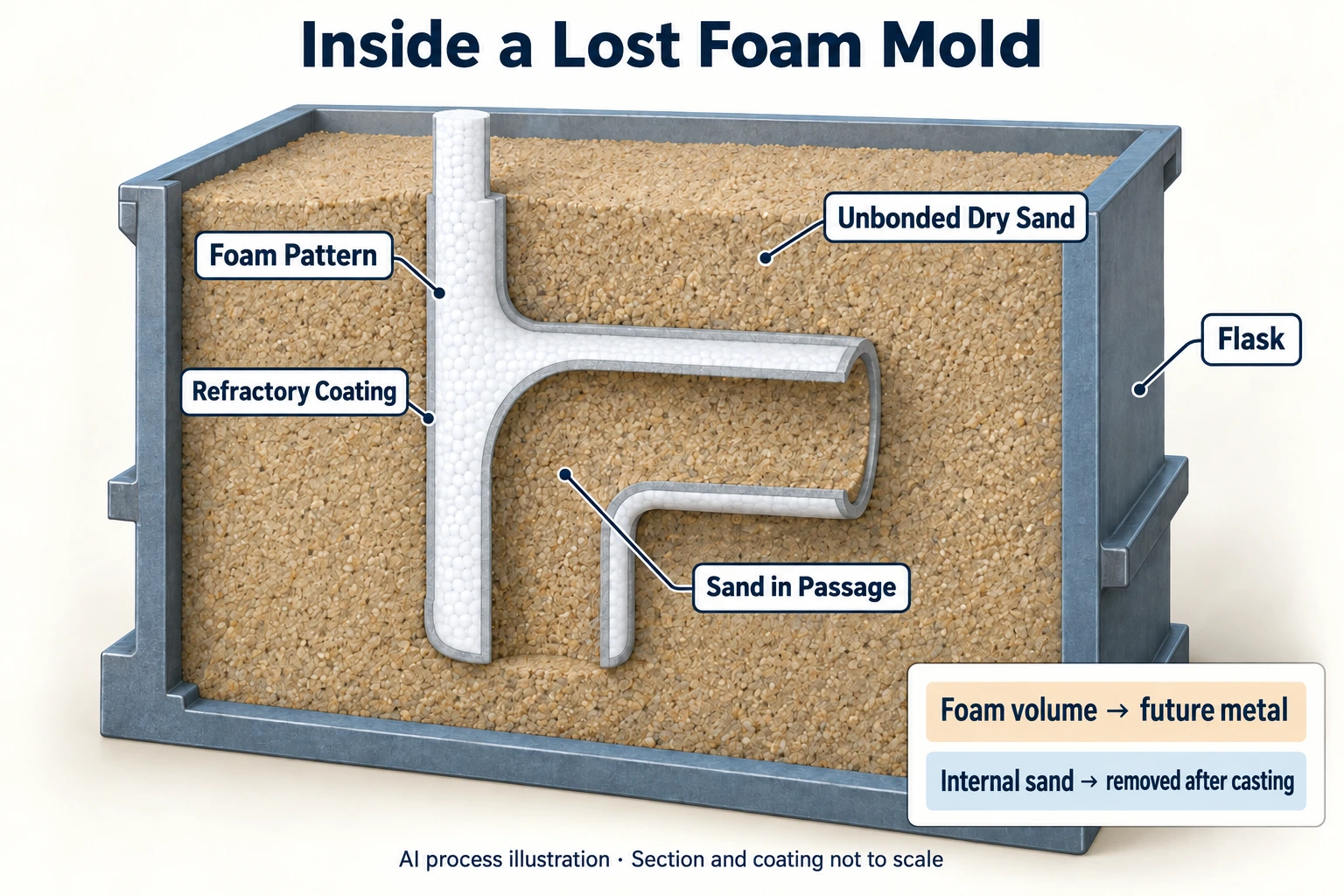

1. 발포 모형, 도형층, 건조사, 주형 상자의 역할
발포 모형은 나중에 금속이 차지할 부피를 나타냅니다. 예를 들어 굽은 유로가 있는 하우징에서 발포체는 금속 벽에 해당하고, 유로에는 모래가 들어갈 공간을 남깁니다. 유로 전체를 속이 꽉 찬 발포체로 만들면 주입 후 그곳이 저절로 빈 공간이 되지 않습니다.
일반적인 모형 재료는 발포성 폴리스티렌(EPS)이며, 폴리메틸메타크릴레이트(PMMA) 등을 사용하는 방식도 있습니다. 재료마다 성형과 분해 거동이 달라 공정을 맞춰야 합니다. 모형을 여러 부분으로 만들어 접착한 뒤 탕도와 필요한 급탕 구조를 연결해 모형 집합체를 구성할 수 있습니다.
내화 도형층은 모형 표면을 감싸 금속과 모래를 분리하고, 표면 품질과 분해 생성물의 배출에 영향을 줍니다. 단순한 장식용 페인트보다 역할이 크며, 도포 후 충분히 건조해야 합니다.
결합제 없는 건조사는 외부와 접근 가능한 내부 공간을 채우고 진동 다짐 후 지지력을 제공합니다. 도형층과 모래가 함께 형상을 유지하므로 굽은 유로에서는 모래가 들어갈 수 있는지, 충분히 채워지는지 확인해야 합니다. 주형 상자는 모형 집합체와 모래 전체를 담고 배치, 다짐, 가스 배출 작업을 뒷받침합니다. 진공 같은 보조 장치는 실제 생산 시스템에 따라 결정합니다. 미국 에너지부의 공정 개요는 이 구성 요소들이 어떻게 함께 작동하는지 설명합니다.
2. 소실모형주조의 8단계 공정
다음 8단계로 생산 흐름을 살펴볼 수 있습니다. 실제 주조 공장에서는 금속 용해와 모형 준비 등을 동시에 진행할 수 있습니다. 구체적인 순서는 생산 라인과 부품 요구사항에 따라 달라집니다.
1단계: 발포 모형 제작 및 치수·상태 확인
일반적으로 비드를 예비 발포하고 안정화한 다음 금형 안에서 성형합니다. 성형된 모형은 공정에 따라 안정화하고 검사합니다. 전체 치수, 얇은 벽 부위, 밀도, 비드 융착 상태 등을 확인합니다. 모형 치수에는 해당 주조 수축과 가공 여유도 반영해야 합니다.
발포 모형의 외관이 온전하다는 것은 요구사항 일부를 충족했다는 의미입니다. 모형은 형상을 정할 뿐 아니라 주입 중 분해되므로 재료 상태도 후속 공정에 영향을 줍니다. 대량 생산에는 전용 금형이 필요할 수 있습니다.
2단계: 모형과 주입계 조립
복잡한 하우징은 여러 모형 부분을 접착하고 탕도와 필요한 급탕 구조를 연결해 만들 수 있습니다. 개별 부품이 적합해도 조립 후 어긋나지 않도록 접합부 정렬, 접착 품질, 조립 치수를 확인합니다.
모형 집합체의 배치는 용탕 충전, 수축 보상용 급탕, 주형 상자 내 설치를 고려해야 합니다. 소실모형주조 역시 합금과 형상에 따른 급탕 검토가 필요하므로 압탕을 일률적으로 없앨 수는 없습니다.
3단계: 내화 도형제 도포 및 건조
침지 또는 정해진 방식으로 도포한 뒤 건조하고, 도형층의 건전성, 균일성, 국부적인 뭉침을 확인합니다. 접합부, 모서리, 내부 유로는 실제 형상에 맞춰 특히 주의해서 검사합니다.
도형층 두께와 통기성은 모형 재료, 합금, 주입 조건에 맞아야 합니다. 무조건 두껍게 하는 것은 공정 검증을 대신할 수 없으며, 모든 부품에 공통으로 적용할 건조 시간도 없습니다.
4단계: 주형 상자에 모형 집합체 배치
상자를 준비하고 계획에 따라 모형 집합체를 배치·지지하며 주입구를 마련합니다. 배치 방향은 이후 모래 충전까지 고려해야 합니다. 하우징이 상자에 들어가더라도 굽은 유로를 쉽게 채울 수 있다는 뜻은 아닙니다.
따라서 설치 단계에서 내부로 들어가는 모래 경로, 모형 간격, 안정성을 확인해야 합니다. 주입 후에야 지지가 부족한 부분을 찾는 방식으로는 충분하지 않습니다.
5단계: 모래 충전 및 진동 다짐
모형 주변과 접근 가능한 내부 공간에 건조사를 점차 넣고 적절한 진동으로 지지 상태를 만듭니다. 확인할 핵심은 모래가 필요한 곳까지 도달했는지, 다짐으로 모형이 변형되지는 않았는지입니다.
진동이 더 강하거나 길다고 결과가 반드시 좋아지지는 않습니다. 약한 모형 부분, 접착부, 충전이 어려운 영역은 다짐 방식과 함께 검증해야 합니다.
6단계: 용탕을 주입해 발포체를 점진적으로 대체
용탕이 주입계를 지나 모형 쪽으로 진행합니다. 열이 앞쪽 발포체를 변화·분해시키고 용탕이 그 공간을 차지합니다. 이는 연속적으로 진행되는 과정이며, 발포체 전체를 먼저 태워 없앤 뒤 빈 공동에 금속을 붓는 방식이 아닙니다.
주입 온도, 용탕 공급 방식, 보조 배기 조건은 합금, 벽 두께, 모형, 도형층을 고려해 결정해야 합니다. 외형만 보고 조건을 그대로 적용할 수 없습니다.
7단계: 응고 및 냉각 관리
충전이 끝난 뒤에도 응고, 급탕, 냉각을 관리해야 합니다. 발포체를 용탕으로 잘 대체했다고 해서 내부 품질과 치수가 이미 합격한 것은 아닙니다.
탈사 시점은 재료, 형상, 생산 공정에 따라 정합니다. 치수 요구가 높은 하우징은 냉각 후 변형도 검사 항목에 포함해야 합니다.
8단계: 탈사, 청소 및 인수 검사
모래와 주물을 분리하고 표면 도형층과 내부 잔사를 제거한 다음 주입계를 절단합니다. 이후 도면에 따라 필요한 열처리, 기계가공, 검사를 수행합니다. 하우징은 주요 치수와 벽 두께를 중점적으로 확인하고, 기밀·수밀 요구가 있으면 적절한 누설 검사를 실시합니다.
재사용 모래도 적절한 처리와 품질 확인이 필요합니다. 결합제가 없다고 해서 탈사 후 곧바로 무제한 재사용할 수 있는 것은 아닙니다.
3. 주입 중 용탕과 발포체 사이에서는 무슨 일이 일어날까?
전진하는 용탕 선단에서는 열전달, 모형 분해, 생성물 이동, 용탕 유동이 함께 일어납니다. 용탕이 마주하는 것은 아직 완전히 분해되지 않은 발포체와 그 생성물이며, 미리 준비된 빈 공동이 아닙니다.
가열로 생기는 생성물에는 재료와 공정 조건에 따라 기체와 액체 성분이 포함될 수 있습니다. 가스 배출에는 도형층의 통기성과 주변 모래 상태가 관여하며, 액상 생성물의 흡수와 이동에는 다른 조건이 필요합니다. 모든 생성물이 같은 경로로 빠르게 빠져나가는 기포라고 생각해서는 안 됩니다. 미국 에너지부의 소실모형주조 연구 개요도 도형층 통기성, 액상 열분해 생성물, 다짐 제어를 연구 주제로 다룹니다.
이 때문에 단순히 ‘빠르게 붓기’ 또는 ‘느리게 붓기’만 추구할 수 없습니다. 용탕의 전진은 모형 분해, 생성물 배출, 모래 지지와 조화를 이뤄야 합니다. 한 단계의 변경은 다른 단계의 조건에 영향을 줄 수 있습니다.
형상 유지에도 조건이 있습니다. 발포체가 분해되는 동안 바깥 도형층과 다져진 모래가 경계를 유지하고, 용탕이 원래 부피를 점차 채워야 합니다. 유로 일부가 충분히 채워지지 않았다면 외부 모래가 많아도 내부 지지가 확실하다고 볼 수 없습니다. 모형 검사 후에도 설치와 모래 충전을 검증해야 하는 이유입니다.
따라서 공정을 평가할 때는 모형, 도형층, 모래, 주입 방식을 함께 검증해야 합니다. 발포 모형을 만들 수 있다는 사실은 일부만 확인한 것입니다. 주입 중 요구사항에 맞는 주물로 안정적으로 전환되는지도 입증해야 합니다.
4. 모형을 빼지 않으면 어떤 설계 자유가 생길까?
전통적인 조형은 모형을 모래에서 빼내므로 인출 방향과 분할면을 고려해야 합니다. 소실 모형은 모래에 남아 이 단계에서 발생하는 형상 제약을 줄일 수 있습니다. 다만 발포 모형을 금형으로 성형한다면 모형 자체의 금형 분할과 이형은 여전히 검토해야 합니다.
여러 부분으로 제작한 뒤 조립하는 방식도 복잡한 형상을 구현하는 방법입니다. 대신 각 부분의 위치와 접착 오차를 관리해야 합니다. 사형의 분할선을 줄인다고 해서 주물 표면의 접합 흔적까지 없어지는 것은 아닙니다.
일부 내부 유로에서는 모형 빈틈에 들어가는 건조사가 별도 사형 코어의 역할을 할 수 있습니다. 전제는 모래가 들어가고 충분히 다져지며 주조 후 제거될 수 있어야 한다는 것입니다. 굽은 유로 하우징에서는 유로 모양과 함께 모래 유입·제거 경로도 확인해야 합니다. 완전히 닫혔거나 충전하기 어려운 공간에 ‘코어 불필요’를 일괄 적용할 수는 없습니다.
5. 결함이 생기면 어디부터 확인할까?
같은 외관 이상에도 여러 원인이 있을 수 있습니다. 다음 표는 조사 시작점이며, 현장 판단에는 결함 위치, 재료 기록, 시험 결과도 필요합니다.
| 관찰된 문제 | 우선 확인할 사항 | 유용한 기록 또는 시편 |
|---|---|---|
| 탄소질 잔류물 또는 조성 이상 | 모형·접착제와 분해 생성물 처리 조건의 적합성 | 재료 로트와 결함 분석, 탄소 증가가 의심되면 성분 분석 |
| 접힘 또는 국부 불연속 | 용탕 선단, 모형 상태, 생성물 배출 | 결함 위치, 접합부, 도형 및 주입 기록 |
| 충전 부족 | 합금·벽 두께와 실제 충전 조건의 적합성 | 미충전 위치, 벽 두께, 주입 기록 |
| 도형층 균열 | 도포, 건조, 취급, 다짐 단계 | 상자 설치 전 검사 기록과 균열 위치 |
| 모래 침입 또는 국부 형상 손실 | 도형층 건전성과 모래 지지 상태 | 모래 충전·다짐 기록과 결함 영역 |
| 치수 편차 | 모형 안정화, 접착, 다짐 변형, 냉각 변화 | 같은 기준으로 측정한 모형·조립체·주물 치수 |
예를 들어 검은 흔적만으로 주물의 탄소 증가를 단정할 수는 없으며, 조성 이상은 분석으로 확인해야 합니다. 치수 문제도 최종 주물만 측정하지 말고 모형과 조립체를 비교해 편차가 생긴 단계를 좁혀야 합니다.
조건 조정은 이러한 근거를 바탕으로 해야 합니다. 온도나 진공을 일률적으로 높이는 것은 구체적인 원인 판단을 대신할 수 없습니다.
6. 전통 사형주조 및 로스트왁스와의 차이
소실모형주조도 사형주조의 한 종류이며, 미국주조협회의 공정 분류에도 이 관계가 명시되어 있습니다. 여기서 ‘전통 사형’은 먼저 모형을 인출해 빈 공동을 만드는 방식을 뜻합니다.
| 비교 항목 | 모형을 인출하는 전통 사형 | 이 글의 건조사 소실모형주조 | 일반적인 로스트왁스 정밀주조 |
|---|---|---|---|
| 모형 제거 시점 | 조형 후 인출하고 나서 주입 | 모래에 남아 있다가 주입 중 대체 | 주입 전 탈왁스하고 필요한 소성 완료 |
| 주요 주형 구조 | 성형한 주물사와 필요에 따른 코어 | 내화 도형층과 다져진 건조사 | 내화 주형, 산업 현장에서는 세라믹 셸이 일반적 |
| 형상 관리 핵심 | 모형 인출, 분할, 주형 조립 정렬 | 발포 치수, 조립 접합부, 모래 지지 | 모형 품질, 조립, 주형 품질 |
| 내부 공간과 후처리 | 형상에 따른 코어 제작, 탈사, 가공 | 모래 유입, 지지, 제거, 보조 방안 확인 | 형상에 따른 내부 공간 제작, 셸 제거, 가공 계획 |
가장 혼동하기 쉬운 것은 모형이 사라지는 시점입니다. Investment Casting Institute의 탈왁스 설명은 주입 전에 왁스를 제거하고 잔류 왁스를 처리하는 단계를 다룹니다. 반면 이 글의 발포 모형은 용탕이 전진하면서 대체됩니다. 결국 두 모형이 모두 없어진다고 해서 같은 공정은 아닙니다.
셸 제작, 탈왁스, 주입의 연결 과정은 왁스 모형 후처리와 로스트왁스 정밀주조의 전체 과정에서 확인할 수 있습니다.
공정 이름만으로 가격과 정밀도가 결정되지도 않습니다. 금속 주조의 종류와 선택 방법을 검토할 때는 같은 합금, 도면, 생산량, 인수 조건으로 비교해야 합니다.
7. 어떤 부품을 검토하고 생산량과 시험 생산은 어떻게 판단할까?
ASM Handbook의 공개 초록은 엔진 블록, 실린더 헤드, 변속기 하우징 등을 적용 사례로 들고 있습니다. 복잡한 형상에 활용된다는 의미지만, 외형이 비슷하다고 모든 프로젝트에 적합한 것은 아닙니다.
예를 들어 엔진 블록의 냉각수 통로와 사형 코어에서 내부 공간 형성을 이해하면, 소실모형의 모래 충전과 별도 코어 제작에 필요한 조건을 구분할 수 있습니다.
생산량을 평가할 때는 발포 성형용 금형·공구, 모형 제작, 시험 주입, 모래 처리, 후처리, 검사를 함께 계산해야 합니다. 안정적인 양산은 금형 투자를 분산할 수 있지만, 다품종이나 시제품은 변경 및 검증 비용이 중요합니다. 고정된 수량만으로 공통 기준을 정할 수는 없습니다.
금형·공구 개발에 디지털 기술을 활용할 수 있습니다. AFS가 2019년에 소개한 연구는 3D 프린팅 알루미늄 공구를 다룹니다. 여기서 출력하는 것은 발포 모형 제작용 도구로, 모형 자체나 사형을 직접 출력하는 것과 구분해야 합니다.
시험 전에는 재료 등급, 주요 벽 두께, 모형 제조 방법, 모래 유입·제거 경로, 검사 요구사항을 확인합니다. 외관이 완성된 샘플을 보는 것보다 핵심 난점을 대표하는 부품으로 검증하는 편이 판단에 도움이 됩니다.
시험 주입 전에 인수 방법도 합의해야 합니다. 유로가 있는 하우징은 외형 치수뿐 아니라 통로 개방 상태, 벽 두께, 가공 후 밀봉 성능을 확인해야 할 수 있습니다. 이를 시험 계획에 기록하면 문제가 공정 선택, 공정 제어, 후처리 중 어디에서 생겼는지 판단하기 쉽습니다.
8. 자주 묻는 질문 5가지
소실모형용 모래에 결합제를 넣어야 하나요?
이 글의 방식은 결합제 없는 건조사를 사용합니다. 그렇다고 모형 접착제와 내화 도형제에도 결합 성분이 없다는 뜻은 아닙니다. 각 재료의 역할이 다릅니다.
항상 사형 코어가 필요 없나요?
일부 내부 공간은 채워 넣은 건조사로 만들 수 있습니다. 별도 코어를 생략할 수 있는지는 형상별 모래 충전, 지지, 제거 조건에 달려 있습니다.
발포체가 사라지면 잔류물도 없나요?
모형을 금속으로 대체했다고 해서 모든 분해 생성물이 원활하게 배출됐다는 뜻은 아닙니다. 잔류물과 주물 품질은 재료, 공정, 검사 결과를 함께 보고 판단해야 합니다.
어떤 금속을 주조할 수 있나요?
알루미늄 합금, 회주철, 구상흑연주철의 적용이 공개 자료에 기록되어 있습니다. 구체적인 등급은 별도 검증이 필요하며, 한 합금의 공정을 다른 합금에 그대로 적용할 수 없습니다.
소실모형주조가 3D 프린팅인가요?
소실모형주조는 주조 경로이고 3D 프린팅은 제조 방법입니다. 사형을 직접 출력하는 방식에는 먼저 소실될 발포 모형을 만들 필요가 없으므로 둘은 같은 개념이 아닙니다. 자세한 단계는 CAD 슬라이싱부터 탈사·후처리까지의 사형 프린팅 과정을 참고하세요.
