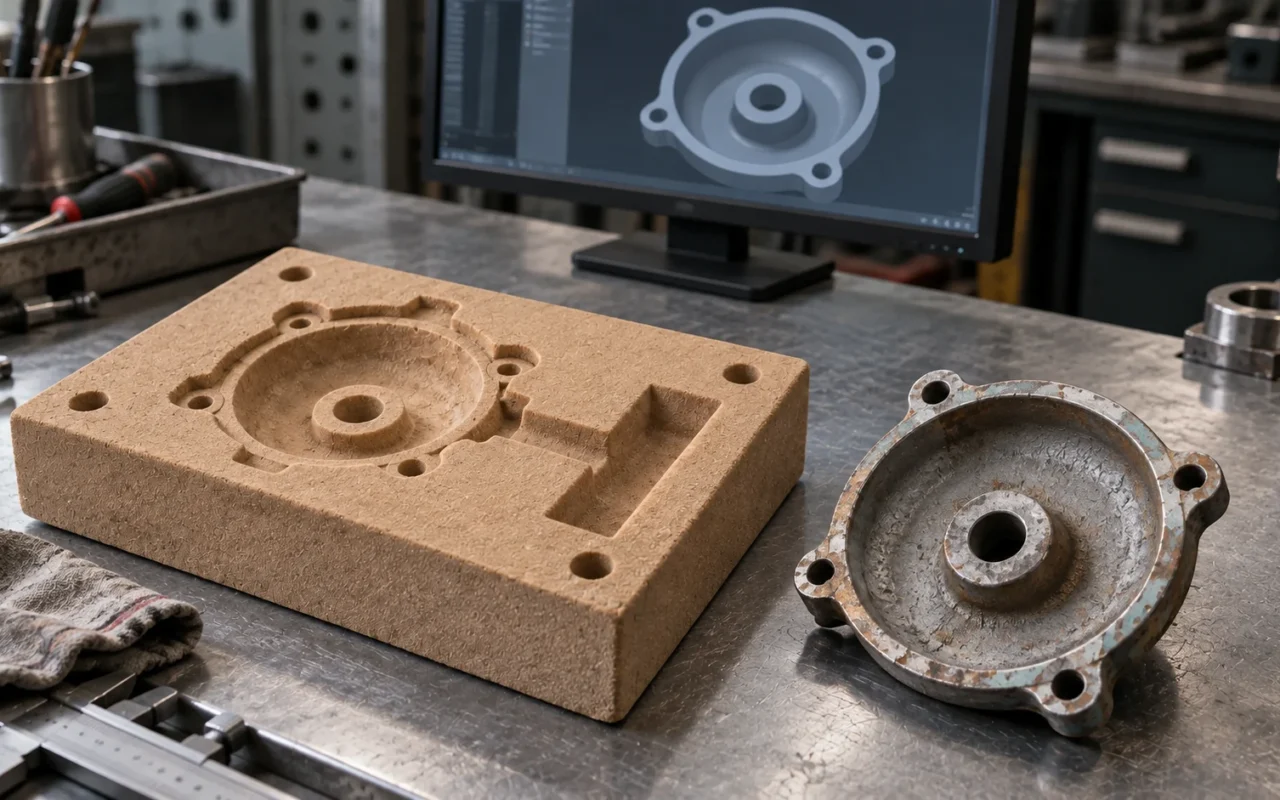

설비는 여전히 가동 중인데 예비 부품은 단종되었고, 손에 있는 것은 마모되거나 균열이 생기거나 일부가 없는 부품뿐입니다. 이때 가장 먼저 떠올리는 방법은 오래된 부품을 스캔해 3D 모델을 만들고, 그 모델대로 새 부품을 제조하는 것입니다.
하지만 스캔 결과는 부품의 현재 모습이지, 출고 당시 갖추어야 했던 모습은 아닐 수 있습니다. 마모와 변형은 물론 과거의 보수 용접과 잘못된 수리까지 기록될 수 있습니다. 판단 없이 복제하면 기존 문제까지 다시 만들 수 있습니다.
단종 부품 재제조에서 복원해야 할 것은 확인된 기능, 치수 관계, 재료, 제조 조건입니다. 3D 스캔은 형상 근거를 제공하고, 역설계는 이를 해석하고 재구성합니다. 주조는 실물을 만드는 후보 공정 중 하나입니다.
스캔 전에 작업의 성립 조건부터 확인하기
첫 단계는 스캔 정밀도를 고르는 것이 아니라 부품의 출처, 용도, 허용된 작업 범위를 확인하는 것입니다. 설비 소유자, 설계 권리자, 수리 책임자, 제조업체 사이에서 자료 사용과 제조 권한을 명확히 해야 합니다. 의문이 있으면 담당 책임자나 전문가가 확인해야 하며, 원래 제조업체가 생산을 중단했다는 이유만으로 자유로운 복제를 허용한다고 추정해서는 안 됩니다.
두 번째는 위험을 확인하는 것입니다. 일반 외장 커버와 고속 회전 부품, 압력을 받는 부품, 안전에 중요한 부품에는 동일한 승인·인수 절차를 적용할 수 없습니다. 이런 기능이 관련되면 설계 확인, 재료 선정, 검증 책임을 맡을 수 있는 팀이 필요합니다.
세 번째는 목표를 분명히 하는 것입니다. 원래 기능을 복원할 것인지, 새로운 조립 조건에 맞출 것인지, 성능까지 개선할 것인지 구분해야 합니다. 변경 이력이 없는 하나의 모델에 이 세 가지 작업을 섞어서는 안 됩니다. 기능 변경을 포함한 프로젝트는 단순한 형상 복제가 아닙니다.
주조를 계속 사용하는 것이 적절한지도 판단해야 합니다. 원래 부품이 단조품, 용접 구조물, 기계 가공품일 수도 있습니다. 사형 프린터가 있다는 이유로 모든 부족한 예비 부품을 주조품으로 바꿀 수는 없습니다.
오래된 실물 하나는 근거의 일부일 뿐
오래된 부품 외에도 맞물리는 부품, 조립 사진, 수리 이력, 과거 검사 자료, 설비 매뉴얼, 확보 가능한 재료 정보를 모을 가치가 있습니다. 동일 모델의 실물이 여러 개라면 비교를 통해 공통 설계 형상과 개별 손상을 구분하기 쉬워집니다.
예를 들어 타원형처럼 보이는 구멍은 원래 설계가 아니라 장기간의 마모 때문일 수 있습니다. 동일 모델의 다른 부품에 있는 대응 위치, 맞물리는 축의 치수, 조립 기준도 추가 근거가 될 수 있습니다.
국부적으로 튀어나온 부분도 원래 공정 형상인지, 나중에 추가한 보수 용접층인지 판단해야 합니다. 이를 남길지는 스캔 소프트웨어만으로 결정할 수 없습니다. 원래 작동 방향, 접촉 영역, 고장 위치 역시 형상 해석에 중요합니다.
측정 전에 축척과 방향을 알 수 있는 사진을 찍고, 확인된 마모·균열·결손·보수 영역을 기록하는 것이 좋습니다. 모델을 재구성한 뒤에도 원래 근거로 돌아갈 수 있어야 합니다. 여러 번 평활화한 메시만 남아서는 안 됩니다.
스캔 데이터가 제조 도면과 같지 않은 이유
일반적인 스캔 공정은 측정 표면의 표본을 나타내는 포인트 클라우드나 메시 데이터를 만듭니다. 제조에는 기준, 주요 치수, 공차, 표면 요구 사항, 재료 정보도 필요하지만, 대개 이런 정보가 스캔 파일에서 자동으로 모두 나오지는 않습니다.
Siemens의 역설계 소개에서도 스캔 출력과 제조 가능한 모델을 명확히 구분합니다. 엔지니어는 용도에 맞게 데이터를 처리하고 해석해야 하며, ‘스캔 완료’를 설계·제조 정의가 완성된 것으로 여겨서는 안 됩니다.
보이는 표면도 반사, 가림, 데이터 결합, 위치 정렬 등의 측정 조건을 고려해야 합니다. 일반적인 광학 스캔으로 보이지 않는 내부 유로에는 다른 근거나 측정 방법이 필요합니다. 소프트웨어로 메시를 닫힌 형상으로 보완했다고 해서 빠진 영역을 실제로 측정한 것은 아닙니다.
산업용 CT는 적용 조건이 맞을 때 내부 형상을 얻는 데 도움이 됩니다. Nikon의 검사 서비스 설명에는 내부 유로, 벽 두께, 역설계 용도가 나와 있지만 부품 크기, 재료, 장비 조건에 따라 활용 가능한 결과가 달라집니다. 측정 방법을 고르기 전에 복원하려는 형상과 필요한 측정 신뢰도를 명확히 해야 합니다.
모든 치수를 한 종류의 장비로 측정할 필요는 없습니다. 규칙적인 구멍 지름, 끼워맞춤 위치, 자유 곡면, 내부 공동에 각각 적절한 방법을 사용하고, 최종적으로 공통 기준에 통합할 수 있습니다. 방법을 조합하는 목적은 화려한 스캔 화면이 아니라 믿을 수 있는 기술적 근거를 마련하는 것입니다.
설계 의도 복원에서는 측정과 추정을 구분하기
모델 재구성 시 정보를 세 가지로 나눌 수 있습니다. 신뢰할 수 있는 조건에서 직접 측정한 형상, 여러 근거가 서로 뒷받침하는 복원 형상, 현재로서는 추정만 가능한 영역입니다.
기록에서 이 세 가지를 명확히 구분해야 합니다. 중요한 끼워맞춤, 최소 벽 두께, 하중을 지지하는 구조가 추정에만 근거한다면 추가로 어떤 검증이 필요한지 밝혀야 합니다. 설명 없이 공식 생산 치수로 바꾸어서는 안 됩니다.
마모면은 특히 신중하게 다뤄야 합니다. 손상된 모서리를 매끈한 곡면으로 만드는 것은 형상 처리일 뿐입니다. 올바른 기능을 복원하려면 원래 접촉 관계, 간극, 하중, 운동을 고려해야 합니다. 스캔 형상에 가까울수록 설계가 더 정확한 것은 아닙니다.
과도한 피팅도 피해야 합니다. 오래된 부품의 작은 패임과 불규칙한 굴곡까지 CAD로 재현하면 의미 있는 설계 형상이 아니라 주조 표면 질감이나 손상을 남길 수 있습니다. 기능과 제조 요구에 맞춰 모델을 만들고 원본 데이터와의 비교를 유지해야 합니다.
실행 가능한 검토표에는 각 주요 형상의 근거, 측정 방법, 재구성 결과, 미확정 사항, 승인자를 기록할 수 있습니다. 이후 조립 문제가 생겼을 때 어느 판단을 다시 확인해야 하는지 알 수 있습니다.
색과 무게만으로 재료를 추정해서는 안 됨
외관과 간단한 물리적 관찰은 단서를 줄 수 있지만 재료 확인을 대체하지는 못합니다. 단종 부품에는 같은 모델이어도 재료가 다른 버전이 있을 수 있고, 열처리·표면 처리·수리를 거쳤을 수도 있습니다.
과거 자료와 적절한 재료 검사를 함께 활용하여 화학 성분, 조직, 특성 중 확인할 내용을 명확히 해야 합니다. 구체적인 검사 항목은 재료·품질 담당자가 용도에 따라 결정합니다. 한 번의 휴대형 검사 결과를 모든 성능의 증거로 간주해서는 안 됩니다.
원래 재료를 구하기 어렵다면 대체 재료 사용도 정식 설계 변경으로 다뤄야 합니다. 새 재료가 주조하기 쉽다고 해서 원래 작동 조건에서 동일한 성능을 갖는 것은 아닙니다. 재료 등급이 유사하더라도 열처리와 가공 계획을 그대로 적용할 수 있다는 뜻은 아닙니다.
원래 부품이 수년간 고장 없이 쓰였다는 사실도 형상이 비슷한 새 주조품이 같은 결과를 낸다는 증거는 아닙니다. 제조 공정, 내부 상태, 실제 사용 조건에 따라 결과가 달라질 수 있습니다. 재료 선정과 사용 요구를 누가 최종 확인하는지 분명히 해야 합니다.
완성품 모델과 주조 모델 사이에는 추가 설계가 필요
복원된 완성품 모델은 최종 부품을 나타냅니다. 주조를 사용하려면 필요한 치수 보정, 가공 여유, 분할, 모래 중자, 주입, 급탕 등을 포함하는 생산용 주조 소재와 공정 계획이 필요합니다.
오래된 부품의 가공 구멍과 밀봉면을 주조 소재 단계에서 최종 상태로 만들 필요는 없습니다. 가공 기준과 고정 방법부터 정하면 ‘주조는 했지만 가공하기 어려운’ 문제를 줄이기 쉽습니다.
내부 구조도 중자를 어떻게 만들고, 위치를 잡고, 제거할지 다시 검토해야 합니다. 원래 금형이나 치공구가 없는 복잡한 부품에서는 사형 또는 모래 중자를 직접 프린팅하는 방법을 검토할 수 있습니다. 다만 프린팅 데이터는 해석되지 않은 스캔 메시가 아니라 확인된 공정 모델에서 나와야 합니다.
ORNL의 주조용 적층 제조 연구 초록에서는 일회용 사형의 직접 프린팅과 재사용 가능한 모형의 프린팅을 비교했습니다. 이는 적층 제조를 주조에 적용하는 방식이 하나만 있는 것이 아님을 보여 줍니다. 특정 연구에서 나타난 이점을 계산 없이 새 프로젝트에 적용할 수는 없습니다.
실제 선택지에는 사용 가능한 기존 치공구의 계속 사용, 치공구 보수, 새 모형이나 중자 상자 제작, 기존 외형과 프린팅 중자의 조합도 포함됩니다. 수량, 구조, 향후 보충 빈도에 따라 비교해야 하며, ‘도면이 없다’를 ‘모두 프린팅해야 한다’로 연결해서는 안 됩니다.
공정 모델의 구체적인 검토는 사형 3D 프린팅 설계 가이드를 참고하며 항목별로 진행할 수 있습니다.
공개 사례가 보여 주는 단계별 검증의 필요성
NIST의 제조업 지원 네트워크 사례에는 Renegade Marine Jet Drive의 임펠러 재구성 작업이 기록되어 있습니다. 팀은 스캔과 CAD로 설계를 복원하고 수지 시제품을 만들어 형상을 확인했습니다. 이후 정밀 주조용 왁스 모형 제작을 시도하면서 불균일한 수축과 치수 문제를 겪었습니다. 자료에는 업체가 계속 제조업체를 평가하고 있었다는 내용도 있습니다. NIST 사례 원문.
이 사례는 스캔, 모델 복원, 제조 경로 탐색을 기록합니다. 양산 주조가 이미 안정되었다거나 프린팅 사형의 효과를 직접 입증하는 것은 아닙니다. 디지털 모델과 시제품 검증이 진전되어도 최종 금속 제조에서 새로운 문제가 생길 수 있다는 공정 단계의 차이를 보여 줍니다.
단종 부품 프로젝트에서도 이런 단계 구분이 유용합니다. 먼저 형상과 조립을 확인하고, 재료와 제조 경로를 검토한 뒤, 초도품 검사와 규정된 기능 검증을 완료합니다. 각 단계의 통과 조건이 명확해야 다음 투자가 어떤 문제를 해결하는지 알 수 있습니다.
초도품 검증 방법은 제조 전에 합의하기
주조품이 도착한 뒤 초도품 검증 방법을 임시로 정해서는 안 됩니다. 발주 전에 측정할 치수, 측정 시 가공 상태, 재료 증거, 내부 검사나 기능 검사가 필요한지를 명시해야 합니다.
복잡한 하우징에서는 적어도 주요 조립 관계와 내부 공동 요구를 명확히 해야 합니다. 회전 부품에는 그에 맞는 전문 검증도 필요합니다. 구체적인 시험 조건은 제품 책임 팀이 정합니다. 이 글의 일반적인 절차를 바로 실행할 수 있는 시험 규격으로 여겨서는 안 됩니다.
검증을 다음과 같이 구분하는 것이 좋습니다.
- 형상 확인: 기준, 끼워맞춤, 접속부, 주요 벽 두께, 내부 윤곽.
- 재료 확인: 합의한 성분, 납품 상태, 해당 특성의 증거.
- 제조 품질: 요구 사항에 따른 결함 검사, 세척·정리, 가공 후 상태.
- 기능 확인: 실제 용도에 따라 승인된 시험 수행.
- 문서 확인: 모델, 도면, 공정, 검사 결과의 버전 일치.
초도품이 불합격하면 설계 복원, 주조 공정, 가공, 검사 해석 중 어디에서 문제가 생겼는지 먼저 판단한 뒤 변경할 부분을 정해야 합니다. 한 번의 주조 편차에 맞추려고 모델을 직접 바꾸면 공정 문제를 새로운 설계 오류로 고착시킬 수 있습니다.
초도품 합격이 의미하는 범위도 명확히 해야 합니다. 특정 버전의 시제품 하나가 요구에 맞았다는 뜻인지, 지속 생산에 필요한 공정 확인까지 완료했다는 뜻인지 구분해야 합니다. 납품 문서에는 두 가지를 별도로 기재해야 합니다.
디지털 예비 부품 관리에는 STL만 저장하지 않기
프린팅 가능한 메시만 남기면 다음 보충 시 어떤 재료를 쓰고, 어떻게 가공하며, 어떻게 인수할지 여전히 알 수 없을 수 있습니다. 유용한 디지털 예비 부품 자료는 다음번의 관리된 제조를 지원해야 합니다.
적어도 원본 측정 데이터, 복원 CAD, 완성품 도면, 재료와 상태 요구, 주조 소재와 공정 자료, 가공 기준, 검사 계획, 초도품 결과, 승인 기록을 보관하는 것이 좋습니다. 외주업체 관련 데이터의 접근 권한과 추적 가능성도 합의에 따라 관리해야 합니다.
원본 데이터를 최종 모델로 덮어써서는 안 됩니다. 원본은 근거이고 최종 모델에는 기술적 판단이 포함됩니다. 나중에 복원 치수에 문제가 발견되면 당시 무엇을 측정했고 왜 바꿨는지 다시 확인할 수 있어야 합니다.
제조 기록에서는 설계 버전과 공정 버전을 구분해야 합니다. 설계가 같아도 주입 계획이 바뀌면 추적할 수 있어야 하며, 공정이 같아도 끼워맞춤 치수가 바뀌면 영향 범위를 다시 확인해야 합니다.
자료를 저장했다고 해서 언제든 클릭 한 번으로 생산할 수 있는 것은 아닙니다. 공급업체, 재료, 장비, 품질 요구가 바뀔 수 있습니다. 다시 보충하기 전에 현재 제조 조건이 원래 검증 범위와 일치하는지 확인해야 합니다.
소량 생산에서 프린팅 사형의 가치를 계산하는 방법
치공구가 없고 구조가 복잡하며 수량이 적을 때 프린팅 사형은 모형이나 중자 상자를 다시 만드는 투자를 줄일 수 있습니다. 다만 총비용에는 역설계 측정, 설계 복원, 공정 설계, 주조, 가공, 검사도 포함됩니다.
따라서 프린팅 견적을 예비 부품 납품 견적으로 여겨서는 안 되며, 재료 무게만으로 전체 비용을 추산해서도 안 됩니다. 중요한 예비 부품에서는 설계와 검증 결과를 확인하는 투자가 사형 자체보다 더 중요할 수 있습니다.
공급업체에 일회성 엔지니어링 비용, 로트별 준비 비용, 부품당 제조 비용을 따로 제시하도록 요청한 뒤 현재 수요와 향후 예상 보충 수량을 비교할 수 있습니다. 기존 치공구가 양호하고 재료와 공정이 확립되어 있다면 원래 경로를 유지하는 것이 더 적절할 수도 있습니다.
Cprint 3D SJ-1200의 역할은 사형과 모래 중자를 제조하는 것입니다. 프로젝트를 시작할 때 공유 가능한 실물 또는 모델 자료, 누락된 정보, 부품 용도, 수량, 인수 요구를 제공하고, 먼저 상류 데이터와 주조 조건이 충분한지 판단해야 합니다.
오래된 엔진 부품의 내부 공동과 모래 중자 관계는 엔진 블록과 3D 프린팅 사형 가이드와 함께 살펴볼 수 있습니다. 전체 제조 과정은 사형 주조 공정 가이드를 참고하세요.
자주 묻는 질문
마모된 오래된 부품 하나만으로 역설계를 진행할 수 있나요?
먼저 평가할 수 있지만 복원 가능한 정보에는 한계가 있습니다. 주요 마모 영역은 맞물리는 부품, 과거 자료, 다른 측정 근거가 필요할 수 있습니다. 부품 하나에서 모든 원래 치수를 직접 복원할 수 있다고 가정해서는 안 됩니다.
스캔 정밀도가 높을수록 새 부품도 더 정확한가요?
반드시 그렇지는 않습니다. 측정, 기준, 설계 복원, 주조, 가공이 모두 결과에 영향을 줍니다. 고밀도 메시가 잘못된 설계 판단이나 제조 조건을 자동으로 바로잡아 주지는 않습니다.
내부 유로가 있는 오래된 부품을 일반 광학 스캔으로 모두 측정할 수 있나요?
보이지 않는 내부 표면은 일반적으로 직접 얻을 수 없습니다. 구조에 따라 다른 검사·측정 방법이나 활용 가능한 자료를 고려하고 직접 측정하지 않은 영역을 표시해야 합니다.
초도품이 조립되면 바로 장기간 사용할 수 있나요?
조립만으로 판단할 수 없습니다. 용도에 맞게 재료, 제조 품질, 필요한 기능 검증도 확인해야 합니다. 안전에 중요한 부품은 특히 전문적인 승인이 필요합니다.
디지털 모델이 완성되면 이후에는 엔지니어가 필요 없나요?
그렇지 않습니다. 디지털 자료는 반복 준비를 줄이지만 제조할 때마다 버전, 공급 조건, 품질 요구를 확인해야 합니다. 저장하는 것은 관리된 기술적 근거이며, 검증을 자동으로 면제하는 생산 허가가 아닙니다.
