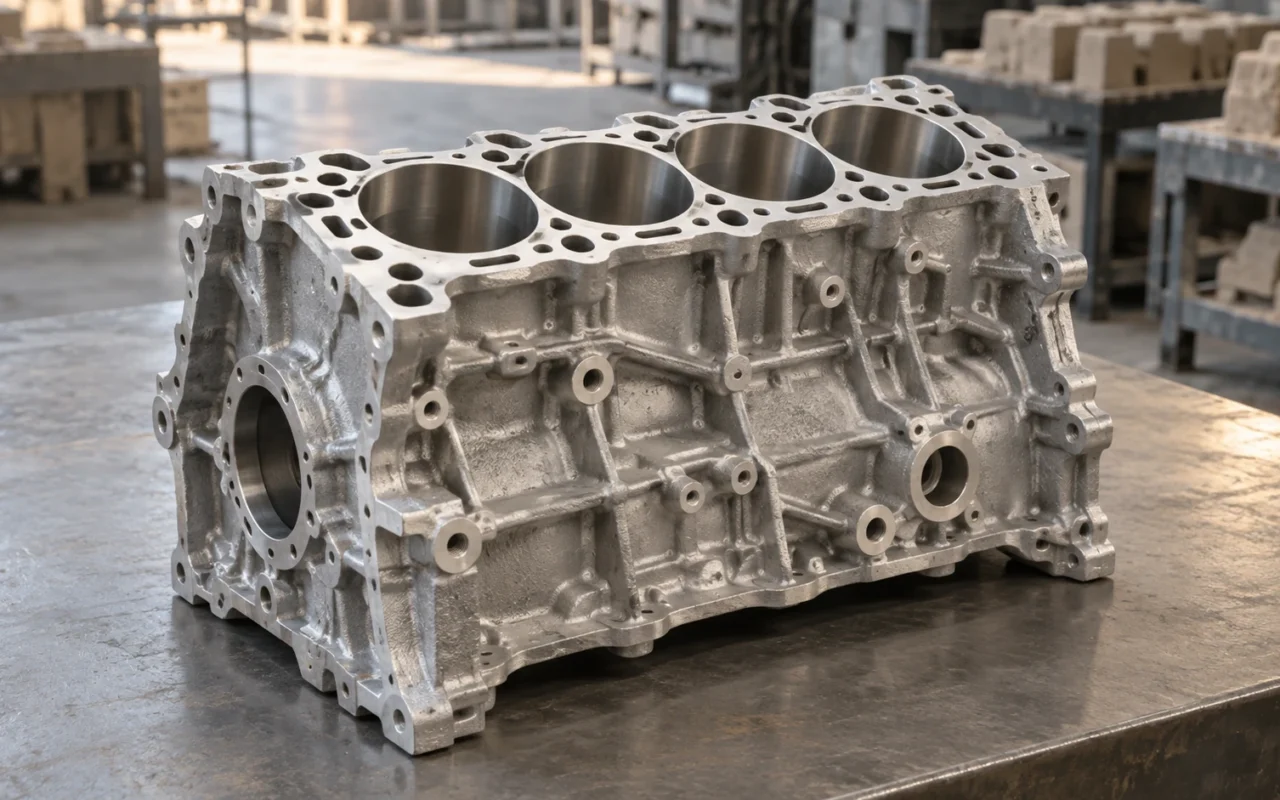

엔진 블록 내부 냉각수 통로는 어떻게 만들어질까요?
엔진 블록 안의 냉각수 통로는 어떻게 만들까요? 모래 중자로 형성하는 워터 재킷 등의 공동은 먼저 필요한 형태의 중자를 만들어 주형 안에 고정합니다. 용탕이 주변 공간을 채운 뒤 금속이 응고하고 중자를 제거하면, 모래가 차지했던 공간이 내부 통로가 됩니다.
어려운 점은 통로가 금속 내부에 있고 형상, 벽 두께, 위치가 부품 기능에 영향을 준다는 것입니다. 중자는 제작할 수 있어야 할 뿐 아니라 운반과 조립을 견디고, 주입 중 위치를 유지하며, 마지막에는 제거할 수 있어야 합니다. 통로가 복잡할수록 검토할 제조 조건이 늘어납니다.
모래 3D 프린팅은 다른 중자 제조 방식을 제공합니다. 준비된 CAD 데이터로 모래 주형과 중자를 층별로 제작해, 일부 복잡한 구조의 중자 금형과 분할 조립 의존도를 줄입니다. 공동 설계부터 주조 준비까지 도움이 되지만, 최종 금속 블록에는 여전히 주입, 가공, 적절한 검증이 필요합니다.
블록, 헤드, 내부 통로를 구분해야 합니다
실린더 블록과 실린더 헤드는 서로 다른 부품이며 내부 구조와 제조 경로도 다를 수 있습니다. 헤드 워터 재킷 중자의 프린팅 경험은 참고가 되지만, 블록에 적용하려면 형상, 재료, 생산 조건을 새로 평가해야 합니다.
엔진 구조에 따라 블록은 실린더 관련 구조, 크랭크케이스 영역, 유체 경로를 포함하거나 형성에 관여합니다. 냉각수 통로, 윤활유 통로, 조립 구멍을 모두 같은 주조 공동으로 볼 수는 없습니다. 일부는 이후 드릴링이나 다른 가공으로 만듭니다.
제조 경로를 검토할 때는 모델을 기능별로 나눕니다. 하중을 지지하는 금속, 냉각수 공간, 윤활 경로, 조립·가공용 개구부를 구분한 뒤 중자, 외부 주형, 가공 중 어떤 방법으로 형성할지 정합니다.
처음부터 내부 전체를 한 덩어리로 출력하려는 목표보다 이 구분이 유용합니다. 주조 공정 설계의 목적은 요구사항에 맞는 부품을 만드는 것이며, 가능한 많은 형상을 한 작업에 모으는 것이 아닙니다.
중자가 공동을 만들 때 어떤 문제가 생길까요?
중자는 공동 형상을 정하며 제조 중 올바른 위치를 유지해야 합니다. 작은 변위도 한쪽 금속 벽을 얇게 하고 반대쪽을 두껍게 만들 수 있습니다. 외부 치수가 괜찮아 보여도 내부 벽 두께 분포는 달라질 수 있습니다.
따라서 적절한 중자받침 또는 승인된 위치 결정·지지 구조가 필요합니다. 중자받침은 외부 주형에 대한 중자 위치를 정하는 공정 요소입니다. 최종 통로 윤곽만 설계하고 생략할 수는 없습니다.
중자 꺼내기, 세척, 운반, 주형 닫기는 기계적 하중을 가하며, 주입 단계에서는 용탕과 열의 영향이 더해집니다. 가느다란 연결부는 특히 주의해야 합니다. 중자를 제작하는 것과 온전하게 주입 단계에 도달하는 것은 별개의 평가입니다.
SFSA의 주강품 설계 지침은 중자 크기, 주변 금속 단면, 부력에 따른 굽힘 위험의 관계를 설명합니다. 주강 조건을 엔진 부품에 그대로 옮겨서는 안 됩니다. 참고할 원칙은 형상과 함께 하중도 평가해야 한다는 점입니다.
주입 후 중자를 제거할 수 있어야 합니다. 더 복잡한 통로를 만들려고 세척 접근부를 모두 없애면, 앞 단계가 성공해도 적절한 통로를 얻지 못할 수 있습니다. 잔류 모래 검사와 세척 검증은 공동 계획 초기부터 고려해야 합니다.
복잡한 중자를 여러 개로 나누는 이유는 무엇일까요?
기존 중자 제조는 금형 구조, 충전, 경화, 중자 추출을 고려합니다. 복잡한 형상을 바로 꺼낼 수 없으면 여러 중자로 나눈 뒤 위치를 잡고 조립해 전체 중자 세트를 만듭니다.
분할 자체가 낡은 방식은 아닙니다. 제조와 운반을 쉽게 하거나 안정된 생산라인에 맞을 수 있습니다. 다만 부품이 늘면 접합면과 조립 작업도 늘어납니다. 개수만 비교하지 말고 접합, 위치, 공차 누적을 평가해야 합니다.
엔진 사양이 달라지면 중자 금형도 바뀔 수 있습니다. 내부 통로 개발 중 설계 변경은 치구, 중자, 이후 검증에 함께 영향을 줍니다. 이런 경우 직접 프린팅을 검토할 가치가 있습니다.
안정된 기존 중자 세트를 전부 교체할 필요는 없습니다. 추출 제약이 가장 큰 부분, 변경이 잦은 부분, 조립이 어려운 부분을 먼저 찾으면 모든 모래 부품의 제조 경로를 바꾸는 것보다 비교가 명확해집니다.
모래 3D 프린팅은 어떤 제조 문제를 줄일 수 있을까요?
바인더 젯팅은 입상 재료를 층마다 선택적으로 결합해 입체 구조를 만듭니다. NIST의 공정 설명이 기본 원리를 소개합니다. 모래 주조에서는 설계된 주형이나 중자가 결과물이며, 최종 금속 부품이 아닙니다.
워터 재킷 같은 복잡한 공동에서 프린팅은 기존 중자 금형의 추출 방향 제약을 일부 줄입니다. 더 많은 통로 형상을 제조 관점에서 평가할 수 있습니다. 강도, 미결합 모래 제거, 조립 조건을 충족하면 분리된 중자를 합쳐 일부 조립 접합면을 줄일 수도 있습니다.
식별, 위치 결정, 운반, 가스 배출 요소를 디지털 설계에서 함께 검토할 수 있습니다. 그러나 모델에 들어 있는 것만으로 충분하지 않습니다. 실제 모래 부품의 강도, 세척, 조립을 확인해야 합니다.
프린팅 중에는 주변 미결합 모래가 구조를 지지합니다. 꺼낸 뒤에는 자체 강도로 운반과 조립을 견뎌야 합니다. 닫히거나 굽은 영역에는 느슨한 모래를 제거할 경로도 필요합니다.
적층 제조 주형에 관한 SAE 논문의 공개 초록은 분할과 미결합 모래 제거의 관계를 다룹니다. 추출 제약을 줄여도 세척과 주조를 위한 설계가 필요하며, 모든 형상 제한이 없어지지는 않습니다.
기존 중자를 재현할까요, 냉각수 통로를 다시 설계할까요?
두 작업은 프로젝트의 수준이 다릅니다.
첫 번째는 기능 형상을 유지하면서 중자 제조법을 바꿉니다. 중자 금형 교체, 치구 부재, 소량 생산을 평가할 수 있습니다. 치수, 강도, 표면, 조립, 주조 결과가 기존 요구사항을 충족하는지 비교합니다.
두 번째는 새로운 제조 조건으로 냉각 구조를 다시 설계합니다. 이 경우 부품 제조와 기능 설계 변경을 함께 다룹니다.
더 굽은 통로, 큰 단면, 고온부에 가까운 위치가 냉각 개선을 자동으로 보장하지는 않습니다. 유량 분포, 압력 손실, 국부 온도, 금속 벽 두께, 구조 요구사항을 함께 평가해야 합니다. 제조 가능성이 높아지면 더 많은 설계를 후보로 검토할 수 있습니다.
따라서 제조 경로 시험과 성능 최적화 시험은 목표를 구분해야 합니다. 전자는 동일한 형상으로 비교할 수 있고, 후자는 엔진 설계팀이 열 관리와 내구 검증을 계획해야 합니다. 두 가지를 동시에 바꾸면 개선을 프린팅에만 귀속하기 어렵습니다.
예를 들어 통로 윤곽을 유지한 채 중자 제조법별 치수와 주조 거동을 비교합니다. 기본 제조 조건을 확인한 뒤 통로 재설계로 진행합니다. 결과를 해석하고 이후 문제를 추적하기 쉬워집니다.
공개 사례: 역사적 블록 복원과 실린더 헤드 생산
ExOne의 역사적 Delage 경주용 엔진 주물 복원 사례에는 손상된 원품의 측정·스캔, CAD 재구성, 프린팅 주형 재설계가 포함됩니다. 조립 적합성 확인용 플라스틱 모델과 시험 주조도 설명하며, 스캔 직후 대체품을 얻은 사례가 아닙니다. 특정 역사적 부품의 재제조 프로젝트로, 모든 엔진에 적합하다고 볼 수는 없습니다. ExOne의 Delage 엔진 주조 사례 보기.
현대 생산에서는 다른 증거가 있습니다. BMW가 2024년 4월 18일 공개한 Landshut 공장 자료는 여러 실린더 헤드 사양에 프린팅 중자를 사용한다고 설명해 지속 생산 적용을 보여줍니다. 대상은 헤드이며 전용 설비, 무기 바인더, 생산 시스템이 전제입니다. 다른 장비는 자체 조건으로 평가해야 합니다. BMW 공식 공장 투자 발표의 두 번째 페이지 보기.
두 사례는 특정 역사적 블록 복원과 지속적인 헤드 생산이라는 다른 과제입니다. 이 글의 블록 프로젝트에서는 데이터 준비, 공정 설계, 검증 방식이 참고가 됩니다. 납기, 비용, 생산능력은 실제 프로젝트에 맞춰 평가해야 합니다.
중자 출력 뒤에는 무엇이 필요할까요?
중자 출력은 제조 사슬의 한 단계입니다. 재료와 도형제 상태, 가스 배출, 외부 주형 조립, 용탕 품질, 주입, 급탕이 함께 주물 결과에 영향을 줍니다.
중자 통합은 일부 접합을 줄이지만 전체를 크게 만들어 운반을 어렵게 할 수 있습니다. 더 복잡한 가스 배출 경로도 잔류 모래가 있거나 조립으로 출구가 막히면 의도대로 작동하지 않습니다.
주조 후 가공도 중요합니다. 최종 실린더 보어, 베어링 관련 형상, 결합면, 기타 중요부에는 설계에 맞는 작업과 검사가 필요합니다. 중자 치수가 목표에 가까워도 가공 후 기능적 관계가 적합하다는 뜻은 아닙니다.
공정 변동도 고려해야 합니다. 한 번의 출력과 시험 주조 성공은 유용하지만 지속 생산의 로트 안정성을 입증하지 않습니다. 재료 로트, 환경, 장비 상태, 작업 방법을 추적할 수 있어야 합니다.
주조업체는 기존 세트와 프린팅 세트의 중자 수, 조립 시간, 검사 방법, 세척 어려움, 주조 결과를 표로 비교할 수 있습니다. 효과가 어디서 나타나는지, 작업이 다른 단계로 옮겨졌는지 파악하는 데 도움이 됩니다.
시험 중자에서 엔진 검증까지 어떻게 진행할까요?
각 단계는 구체적인 질문에 답해야 합니다. 모델을 제조할 수 있는지, 중자를 온전하게 조립할 수 있는지, 시험 주물이 적합한지, 가공품이 요구사항을 만족하는지를 확인합니다.
먼저 디지털안을 검토합니다. 완성품과 주조 소재의 버전을 확인하고 공동, 벽 두께, 중자받침, 세척 접근부, 출력 가능성을 점검합니다. 형상 충돌은 진행 전에 해결합니다.
다음으로 모래 부품과 조립을 확인합니다. 중요 형상을 측정하고 미결합 모래 제거, 처리, 운반, 주형 닫기 거동을 기록합니다. 조립 모델은 순서 검증에 도움이 되지만, 잘 맞는다는 사실만으로 실제 중자의 주입 거동을 증명할 수는 없습니다.
세 번째는 시험 주물 검사입니다. 위험 부위에 따라 치수 측정, 내부 검사, 절단을 선택해 벽 두께, 통로 위치, 국부 결함, 잔류 모래를 확인합니다. Nikon의 CT 검사 설명에는 내부 통로와 벽 두께 측정 용도가 있지만, 특정 문제의 검출 가능성은 확인해야 합니다.
네 번째로 가공과 지정된 기능 시험을 수행합니다. 누설, 유량 등의 검사는 승인된 조건을 사용하고 시제품 적용 범위를 밝혀야 합니다. 한 시험 합격은 해당 시험 요구사항 충족만 보여줍니다.
이후 프로젝트가 요구하는 조립 또는 엔진 검증을 자격을 갖춘 팀이 승인된 계획으로 진행합니다. 형상 적합, 압력 시험 합격, 엔진 내구성 입증은 서로 다른 결론이며 대체할 수 없습니다.
모든 단계에서 버전 기록이 중요합니다. 주조 후 통로를 변경했다면 이전 버전 시험 결과를 그대로 이어갈 수 없습니다. 명확한 버전 관계는 출력 정확도만큼 신뢰할 수 있는 개발의 일부입니다.
주형 설계를 더 검토하려면 분할·탕도·압탕·가스 배출을 함께 고려하는 설계를 참고하세요. 알루미늄 합금 프로젝트에서는 알루미늄 모래 주조의 품질 관리 범위를 이어서 볼 수 있습니다.
시제품, 소량 생산, 대량 생산 적합성은 어떻게 평가할까요?
복잡한 내부 구조, 잦은 중자 금형 변경, 여러 버전의 소량 제작, 기존 치구 부재는 프린팅 중자 평가의 근거가 됩니다. 다만 도면 검토 전에 비용이나 납기를 약속할 근거는 아닙니다.
안정된 대량 생산 공정이 있는 부품은 전체 시스템을 비교해야 합니다. 출력 시간은 한 요인이며, 모래 제거, 후처리, 조립, 검사, 재료 순환도 실제 주기에 영향을 줍니다.
기존 외부 주형에 도입할 때는 주형 내부 위치, 현장 운반 도구와의 접촉, 재료·도형제와 기존 주입 공정의 적합성을 먼저 검토합니다. 각각 담당자와 확인 기록이 필요합니다. 외형이 같아도 무게, 무게중심, 약한 단면이 달라지면 운반 조건은 달라질 수 있습니다.
여러 중자로 구성된 세트는 통합 가능성 외에도 국부 손상 후 재제작 범위와 중요 결함 검출 능력을 평가해야 합니다. 다루기 쉬운 몇 개 모듈이 완전 통합보다 적합할 때도 있습니다. 복잡한 중자의 통합과 분할 평가와 시제품·소량 작업을 다루는 자동차 개발용 모래 프린팅 가이드를 참고하세요.
Cprint 3D 팀과 평가하려면 부품·중자 세트 CAD, 합금, 중요 치수와 공동 요구사항, 수량, 기존 공정을 공유하세요. SJ-1200을 이용한 주형·중자 제작, 시험에 적합한 중자, 먼저 시제품으로 검증할 접점과 작업을 논의할 수 있습니다.
단종품이나 역사적 부품은 제조 전에 원본 데이터와 설계 복원도 검토해야 합니다. 도면이 없을 때의 역설계와 주조와 함께 준비 과정을 살펴볼 수 있습니다.
자주 묻는 질문
엔진 블록 자체를 3D 프린터로 직접 만드나요?
이 경로에서는 프린터가 모래 주형이나 중자를 만듭니다. 최종 금속 부품에는 주조와 후속 작업이 필요합니다. 금속 직접 적층 제조는 다른 경로입니다.
엔진의 모든 통로를 모래 중자로 만드나요?
아닙니다. 설계에 따라 주조, 드릴링, 다른 가공으로 통로와 구멍을 만듭니다. 모든 내부 개구부가 프린팅 중자로 만들어지는 것은 아닙니다.
통합할 수 있다면 중자 수는 적을수록 좋나요?
반드시 그렇지는 않습니다. 접합을 줄일 수 있지만 운반, 세척, 조립, 손상 후 폐기 범위가 달라집니다. 전체 제조 결과를 비교해야 합니다.
프린팅 중자는 시제품에만 적합한가요?
아닙니다. 전용 생산 시스템의 공개 사례가 있습니다. 지속 생산에는 적절한 장비, 재료, 자동화, 품질 관리, 경제성 검증이 여전히 필요하며, 한 사례가 모든 시스템의 적합성을 증명하지는 않습니다.
통로 시제품이 시험에 합격하면 바로 엔진에 장착해도 되나요?
그렇게 판단할 수 없습니다. 시험이 다룬 조건과 목적을 정하고 제품에 필요한 추가 검증을 완료해야 합니다. 특히 안전과 내구성은 책임 있는 전문팀이 확인해야 합니다.
