여기서 설명하는 방식은 먼저 반지 왁스 모델을 출력한 뒤 금속으로 주조하는 과정입니다. 출력물은 제조 중간 단계의 패턴이며, 주조, 다듬기, 보석 세팅과 검사를 거쳐 납품할 주얼리가 됩니다.
반지의 부위를 따라가면 이해하기 쉽습니다. 안쪽 둘레는 착용 치수, 반지 몸체는 전체 지지, 보석 자리와 프롱은 보석 고정, 장식면은 디자인을 담당합니다. CAD에서 왁스, 금속으로 넘어갈 때마다 검사할 내용이 달라집니다.
1 반지 치수와 전체 구조 정하기
모델링 전에 반지 치수 규격과 측정 방법을 정해야 합니다. 호수만 쓰면 체계에 따라 다른 뜻이 될 수 있습니다. 내경, 안쪽 윤곽, 반지 폭과 고객의 치수 요구를 서로 대응되도록 기록합니다.
중심 보석이 있는 반지는 보석의 실제 치수와 모양도 필요합니다. 무게가 같아도 아래쪽 윤곽, 거들, 높이는 다를 수 있습니다. 실물과 세팅 방식으로 보석 자리의 적합성을 판단하고, 헤드 높이, 몸체 연결과 착용 공간도 함께 검토합니다.
GIA의 주얼리 CAD/CAM 교육 과정은 비례와 제조 제약을 함께 다룹니다. 설계자는 정면의 보기 좋은 윤곽과 함께 실제로 만들 수 있는 연결과 치수로 외관 요구를 구현해야 합니다.
매끈한 몸체, 무늬가 있는 몸체, 보석을 촘촘히 배치한 몸체는 검사 중점이 다릅니다. 모델 검토 때 외관을 보존할 면, 가공할 부위, 샘플로 먼저 확인할 세부를 표시합니다.
2 승인된 CAD 모델을 출력 작업으로 준비하기
원본 CAD 파일은 수정 가능한 설계를 보존하고, 내보낸 출력 파일은 형상을 전달합니다. 내보내기 후 단위, 전체 치수, 곡면과 세부를 다시 확인하여 메시 변환이 구멍, 프롱, 문자에 눈에 띄는 변화를 주지 않았는지 살핍니다.
생산 모델에는 보정이나 가공 여유가 포함될 수 있습니다. 목적, 수치의 근거와 담당자를 기록하고 완성품 요구 치수와 제조 치수를 구분합니다. 설계와 출력 단계에서 기록 없이 각각 조정하면 보정이 중복될 수 있습니다.
호수를 바꿀 때 반지 전체를 동일 비율로 확대하거나 축소해서는 안 됩니다. 보석 크기는 그대로인데 자리와 프롱까지 달라지기 때문입니다. 관련 구조를 수정한 뒤 헤드 연결, 장식 간격과 국부 단면을 다시 확인합니다.
작업 지시서에 품번, 치수, 버전과 수량을 남깁니다. 비슷하게 보이는 서로 다른 치수는 눈으로만 구분하지 말고 개별 식별합니다. 파일 확인 후 출력 방향, 서포트와 배치를 준비합니다.

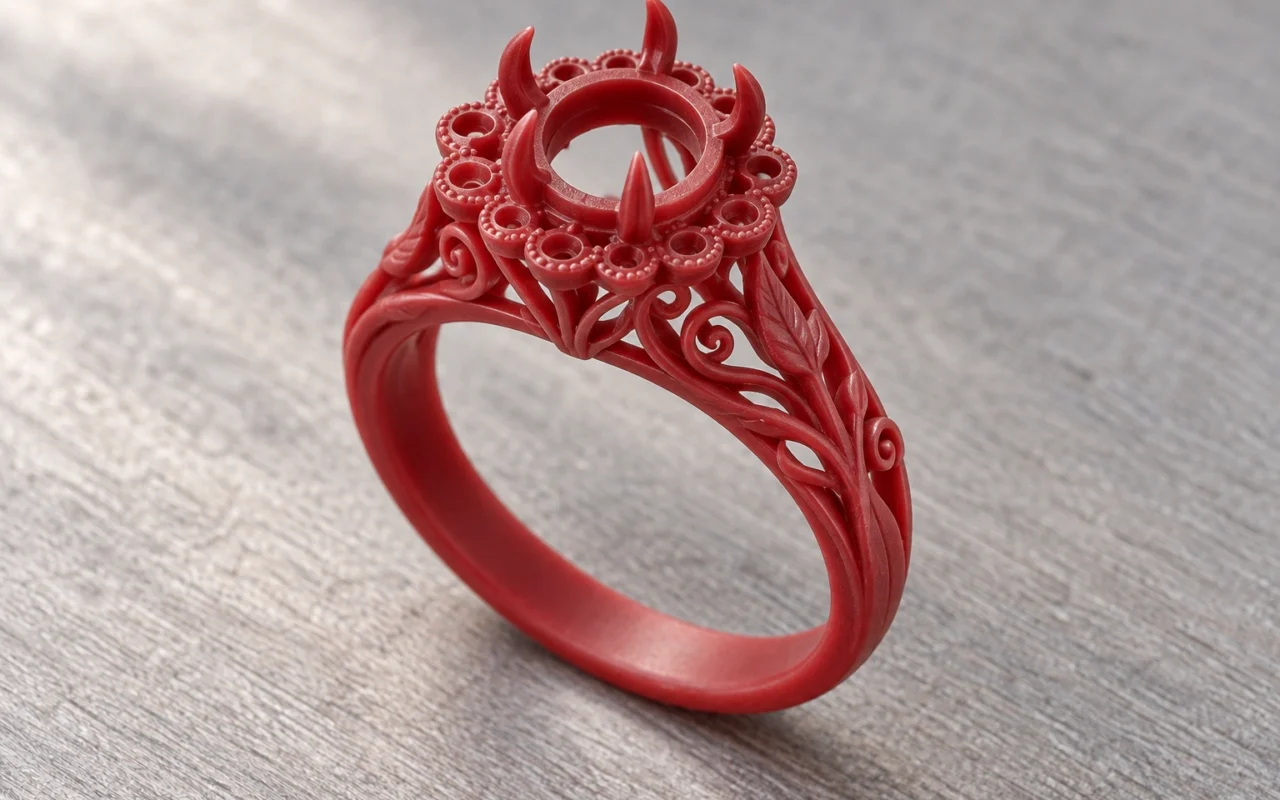

3 출력 후 왁스 모델 검사하기
조형용 왁스와 서포트 왁스를 쓰는 시스템에서는 전자가 반지 형상을 만들고 후자가 필요한 부위를 임시로 지지합니다. 출력 직후에는 둘이 함께 남아 있을 수 있습니다. 후처리를 마쳐야 가려졌던 면과 틈을 검사할 수 있습니다.
서포트 제거는 장비와 재료의 작업 절차를 따라야 합니다. 가는 프롱, 문자와 얇은 연결부는 취급이나 세척 중 손상될 수 있으므로 적절한 지지와 검사 방법을 택합니다. 출력 작업 완료가 전체 배치의 자동 합격을 뜻하지는 않습니다.
몸체의 연속성, 안쪽 변형, 보석 자리와 프롱의 보존, 장식 연결, 필요한 개구부의 청소 상태를 확인합니다. 중요 치수는 합의한 방법으로 측정하며 측정력이 왁스를 변형시키지 않도록 합니다.
왁스 모델은 형상 관찰과 공정 검사에 활용하지만 금속 반지의 착용 강도를 입증하지는 못합니다. 반복 착용 시험이 필요하면 적절한 시제품 재료와 용도를 별도로 검토합니다.
4 왁스 형상을 금속으로 옮기기
일반적인 주얼리 매몰 주조에서는 검사한 왁스 패턴을 탕도에 연결하고 플라스크 안에 넣어 매몰재로 둘러쌉니다. 주형이 만들어진 뒤 왁스를 제거하면 빈 공간이 남고, 그 안을 용융 금속이 채웁니다.
Ransom & Randolph의 주얼리 주조 공정은 왁스 패턴, 트리, 매몰, 탈왁스와 금속 주조품의 관계를 설명합니다. 여기서는 반지의 단계별 상태에 주목하며, 실제 매몰재와 공정 조건은 주조 담당자가 합금과 프로젝트에 맞춰 정합니다.
| 실물 상태 | 현재 결과물 | 확인할 사항 |
|---|---|---|
| 반지 왁스 패턴 | 주형을 만들기 위한 양형 | 형상, 치수, 완전성, 청소 상태 |
| 왁스 트리 | 패턴과 탕도의 조합 | 연결, 주조 배치, 품번 식별 |
| 매몰 주형 | 탈왁스 후 금속을 채울 빈 공간 | 재료와 주입 계획에 적합한 상태 |
| 금속 주조 소재 | 탕도나 마감 작업이 남은 반지 | 성형 완전성, 중요 치수, 가공 부위 |
| 완성 반지 | 합의한 후공정을 마친 주얼리 | 치수, 세팅, 표면, 최종 외관 |
출력 서포트와 주조 탕도는 역할이 다릅니다. 트리에서의 반지 위치, 금속 유입구와 연결 방식은 주조 담당자가 검토해야 합니다. 출력 준비에서 만든 서포트를 완성된 탕도 설계로 보아서는 안 됩니다.
5 주조 후 마감과 치수 재검사
주조 후에는 계획에 따라 탕도를 잘라내고 연결부를 다듬은 뒤 연마, 광택 작업과 보석 세팅을 진행합니다. 안쪽, 무늬 주변과 보석 자리에 공구가 닿는지도 설계 때 검토합니다. 후가공이 어려우면 이미 만든 세부를 보존하기 힘들 수 있습니다.
왁스 치수가 맞아도 완성 반지의 모든 치수가 보장되지는 않습니다. 주형, 합금과 후가공도 영향을 줍니다. ORNL의 인베스트먼트 주조 치수 연구는 왁스, 셸과 합금의 열기계 거동을 특정 공정 조건에서 다룹니다. 산업용 합금 실험을 반지의 공통 수축률로 바로 적용할 수는 없습니다.
최종 검사에서는 완성품 요구로 돌아갑니다. 합의한 규격의 반지 치수, 중심 보석 설치와 프롱 상태, 헤드와 몸체 연결, 표면 마감 후 장식의 선명도를 확인합니다. 세팅 전후 검사는 나눠 기록합니다.
몸체 치수는 벗어나지만 보석 자리는 정상인 경우나 그 반대인 경우에는 각각의 치수를 추적합니다. 모든 문제를 전체 수축으로 설명하면 국부 가공이나 변형의 영향을 놓칠 수 있습니다.
측정 기록에는 왁스, 주조 소재, 완성품 중 무엇을 측정했는지와 기준 및 방법을 명시합니다. 상태가 다른 내경 기록을 섞지 않습니다. 여러 작업자나 업체가 참여한다면 측정 위치와 인수 기준을 먼저 정하고, 차이가 생기면 원래 결과를 보존한 뒤 조정을 논의합니다.
6 재주문을 위한 반지 기록 남기기
아래 기록표는 설계 요구와 왁스 및 완성품 검사를 연결하는 빈 양식입니다.
| 항목 | 보관할 정보 |
|---|---|
| 설계 식별 | 품번, CAD 버전, 승인일과 파일 |
| 반지 치수 | 규격, 목표 치수, 측정 방법 |
| 보석 정보 | 실측 치수, 윤곽, 세팅 방식 |
| 제조 조정 | 보정, 가공 여유, 담당자 |
| 왁스 검사 | 몸체, 보석 자리, 가는 프롱과 장식 결과 |
| 주조 후 및 완성품 검사 | 소재 편차, 다듬기 기록, 최종 치수와 세팅 상태 |
| 재주문 변경 | 보석, 치수, 합금, 표면 요구 변경 |
사진은 외관을 식별하는 데 도움이 되지만 중요 치수와 제조 조정은 글로도 남깁니다. 재주문에서 보석이나 치수가 바뀌면 새 버전을 만든 뒤 기존 공정 조건을 계속 적용할지 판단합니다.
자주 묻는 질문
금반지를 바로 출력할 수 있나요?
금속을 직접 적층 제조하는 방식도 있지만 적합한 장비, 금속 재료와 후처리가 필요합니다. 이 글의 왁스 프린터는 주조용 패턴을 만들며 금속은 뒤이은 주조 단계에서 형성됩니다.
왁스와 완성품을 각각 검사하는 이유는 무엇인가요?
왁스 검사는 다음 공정으로 넘길 준비, 주조 후 검사는 금속 성형 결과, 완성품 검사는 착용 치수와 세팅 및 표면을 확인합니다. 단계마다 대상과 발견할 수 있는 문제가 다릅니다.
반지 샘플 평가에는 무엇을 준비하나요?
승인된 버전, 반지 치수 규격, 보석 실측 정보와 중요 부위 요구를 준비합니다. 납품물이 왁스 모델인지, 금속 주조 소재인지, 완성품인지도 밝혀야 검사와 후속 공정을 계획할 수 있습니다.
