사형 주조와 다이캐스팅의 차이

사형 주조와 다이캐스팅의 핵심 차이

알루미늄 하우징을 개발하면서 장착 인터페이스를 여러 번 변경한 뒤 지속적으로 납품할 계획이라면, 먼저 사형 시제품을 만들지 처음부터 다이캐스팅을 적용할지는 수량만으로 결정할 수 없습니다.

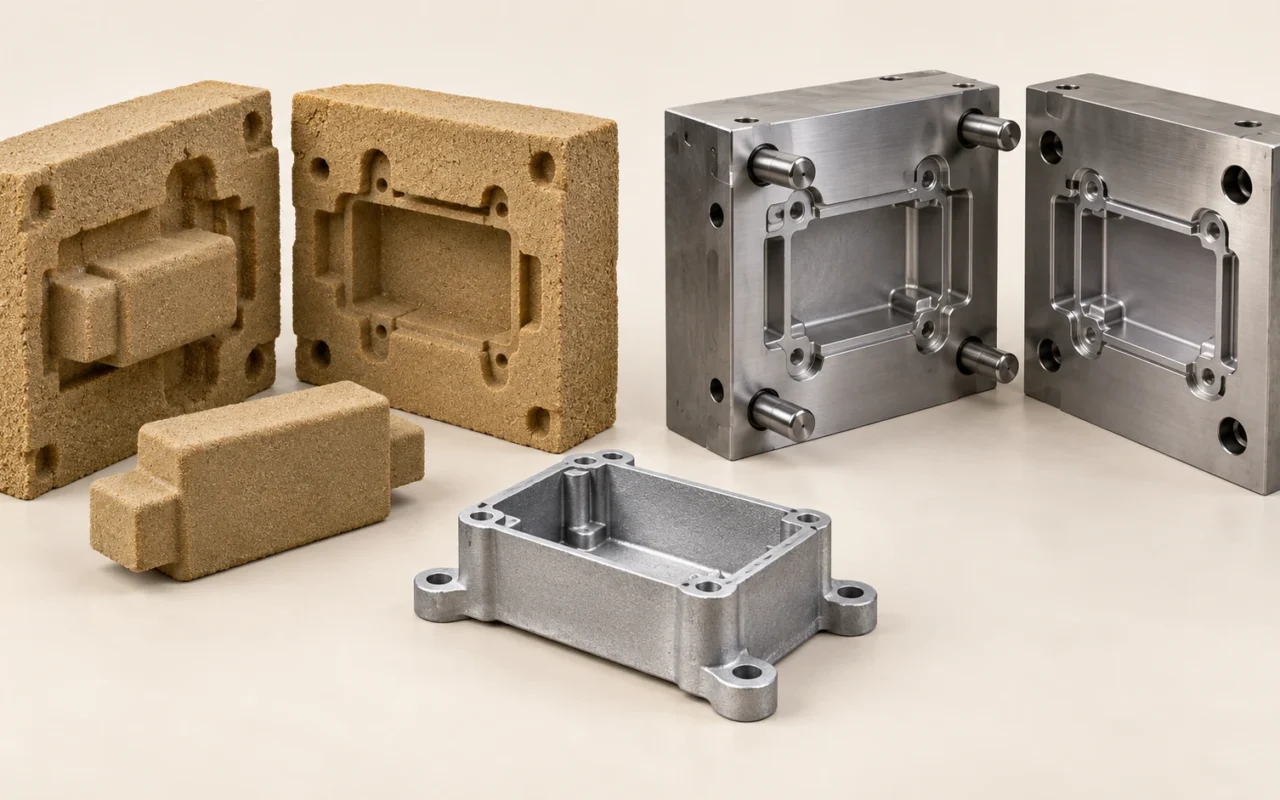

두 공정은 주형·금형을 만드는 방식과 용탕을 충전하는 방식이 다릅니다. 사형은 주조 후 부수어 제품을 꺼내고, 강철 다이캐스팅 금형은 열어서 반복 사용합니다. 이 차이는 내부 형상 설계, 초기 투자, 생산 주기, 설계 변경 대응에 영향을 줍니다.

공정을 선택할 때는 먼저 소재, 구조, 품질 요건을 충족할 수 있는지 확인하고, 같은 배치의 합격품을 확보하는 총비용을 비교해야 합니다. 이 글에서 다이캐스팅은 고압 다이캐스팅을 뜻합니다. 중력 금형 주조, 저압 주조, 스퀴즈 주조는 각각의 공정 조건에 따라 별도로 평가해야 합니다.

주형·금형과 충전 방식은 어떻게 다른가

사형 주조는 일반적으로 중력 또는 공정에 맞게 제어된 방식으로 용탕을 사형에 충전합니다. 다이캐스팅은 사출 장치를 통해 재사용 가능한 강철 금형에 용탕을 충전합니다. 북미다이캐스팅협회(NADCA)의 FAQ에서도 다이캐스팅의 기본 충전 방식을 설명합니다.

핫 챔버 방식에서는 사출 장치가 용해로 안의 용탕과 접촉합니다. 콜드 챔버 방식에서는 별도의 용해로에서 용탕을 사출 슬리브로 공급합니다. 알루미늄에는 일반적으로 콜드 챔버 방식이 사용되지만, 합금과 장비의 적합성을 함께 확인해야 합니다.

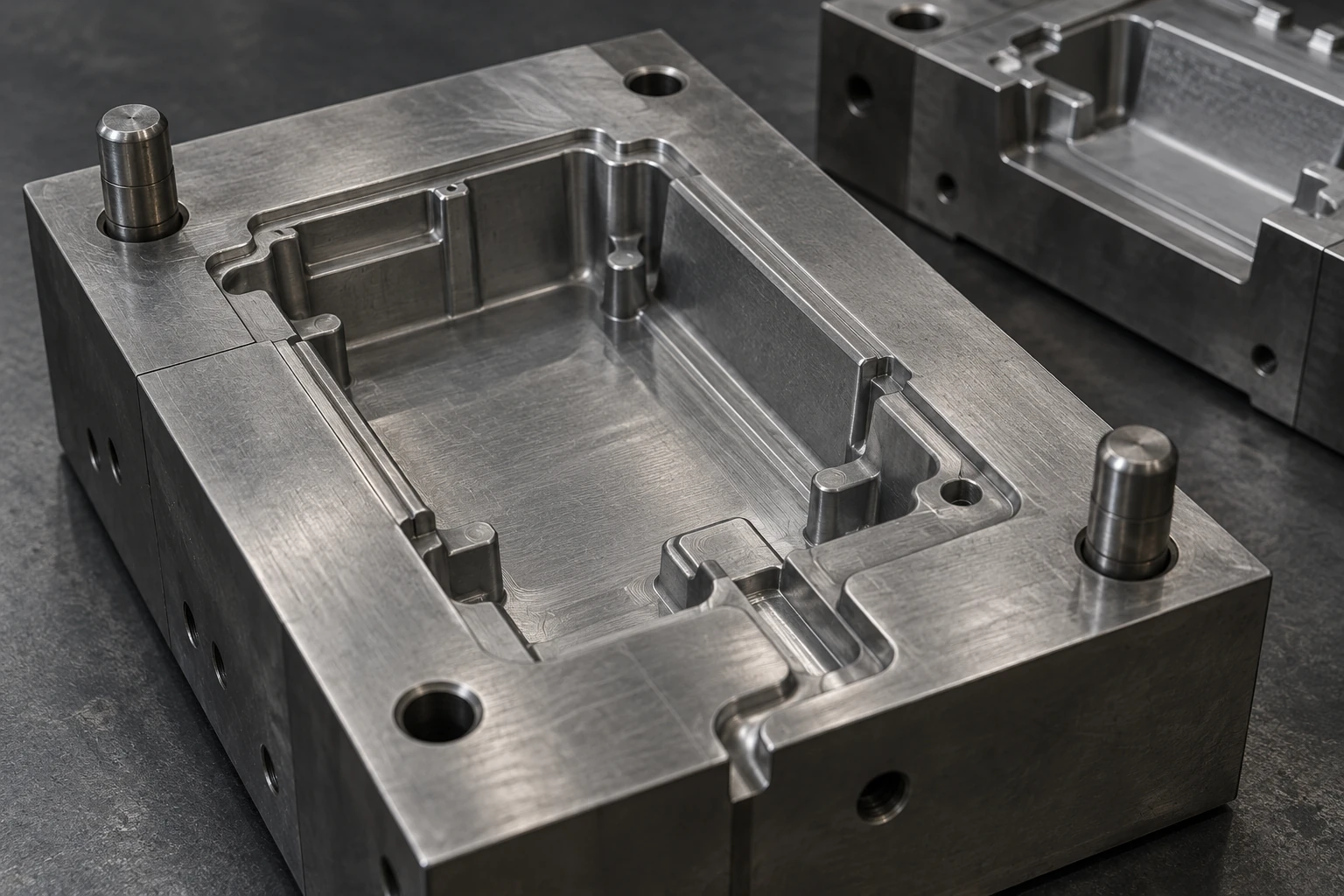

사형은 주조 후 부수어 제품을 꺼내므로 다음 주조에는 새 주형이 필요합니다. 다이캐스팅 금형은 개방, 제품 취출, 청소, 필요한 처리를 거쳐 다음 사이클에 사용합니다. 하나는 소모성 주형을 계속 제작하는 공정이고, 다른 하나는 재사용 금형과 생산 조건에 초기 비용을 투자하는 공정입니다.

비교 항목	사형 주조	고압 다이캐스팅
주형·금형	주조할 때마다 다시 만드는 소모성 사형	반복 사용하는 강철 금형
일반적인 충전 방식	중력 또는 공정에 따른 제어 충전	사출 장치를 이용한 가압 충전
내부 형상	소모성 코어를 사용하며 위치 결정과 모래 제거를 검토	금형 개방, 코어 인출, 이젝션을 검토하고 특수 코어는 별도 평가
생산 준비	패턴·코어박스 제작 또는 사형·모래 코어 직접 프린팅	금형 설계, 가공, 시험 생산 및 장비 적합성 확인

사형 주조에 재사용 가능한 준비용 도구가 필요 없다는 뜻은 아닙니다. 기존 방식은 패턴과 코어박스를 사용하지만, 이 도구들이 매번 용탕과 직접 접촉하는 것은 아닙니다. 3D 사형 프린팅은 앞 단계의 물리적 패턴과 코어박스를 줄일 수 있지만 실제 주조에 사용할 사형은 필요합니다.

비교하기 전에 기존 생산 라인을 확인하세요. 다이캐스팅 장비, 용탕 처리 능력, 금형 유지보수 체계가 없다면 금형 구매비는 전체 생산 준비 비용의 일부에 불과합니다.

소재, 크기, 내부 형상은 어떤 공정에 적합한가

합금 등급과 요구 성능부터 확인하기

사형 주조에는 여러 합금이 사용되며 다이캐스팅에도 공정에 적합한 합금이 있습니다. 다만 한 공정에서 일반적인 소재 등급을 검증 없이 다른 공정에 적용할 수 있는 것은 아닙니다.

도면에는 소재 등급, 납품 상태, 요구 성능을 명확히 지정해야 합니다. 강도, 연신율, 열처리가 중요하다면 해당 공정이 이를 충족하는지 먼저 확인하세요. 외형이 같다는 사실만으로 소재 성능을 대신할 수는 없습니다.

합금 이름이 비슷해도 미세조직이나 결함 상태가 같다고 볼 수 없습니다. 반복 하중, 밀봉 성능, 접합 성능이 중요한 부품은 공정을 바꿀 때 검증 근거도 다시 검토해야 합니다.

내부 유로와 코어 인출을 따로 평가하기

소모성 모래 코어는 복잡한 내부 공간을 형성할 수 있지만 위치 결정, 주입 중 유지, 주조 후 제거를 고려해야 합니다. 다이캐스팅은 금형 개방, 이젝션, 코어 인출이 필요하므로 언더컷과 측면 구멍이 금형 구조를 복잡하게 만들 수 있습니다.

복잡한 중공 형상을 다이캐스팅으로 만들 수 없다는 뜻은 아닙니다. 특수 코어, 공정, 장비를 사용하는 경우에는 적용 조건을 별도로 확인하고 모든 공급업체가 대응할 수 있다고 가정하지 않아야 합니다.

곡선 유로는 세 가지 질문으로 검토할 수 있습니다. 재사용 코어를 인출할 수 있는가? 소모성 코어가 주조 조건을 견디고 확실히 제거될 수 있는가? 부품을 둘로 나누어 조립하면 밀봉이나 접합에 어떤 위험이 생기는가? 이 조건을 정리한 뒤에야 비용을 비교할 수 있습니다.

부품 크기와 벽 두께를 장비 조건과 함께 확인하기

큰 부품은 사형, 작은 부품은 다이캐스팅이라는 구분만으로는 부족합니다. 다이캐스팅은 투영 면적, 형체력, 사출량, 금형 크기, 장비 능력을 확인해야 합니다. 사형 주조는 주형 상자, 코어 강도, 주입량, 취급 조건 등을 검토해야 합니다.

벽 두께 변화, 리브와 벽의 연결부, 구멍 주변 보스, 두꺼운 부위는 개별 검토가 필요합니다. 균일한 벽 두께와 완만한 단면 변화는 일반적인 설계 방향이지만, 실제 형상과 공정 조건을 함께 봐야 합니다. NADCA의 벽 두께 설계 가이드를 검토 자료로 참고할 수 있습니다.

공급업체가 벽 두께 변경을 요청하면 그 이유가 충전, 응고, 이형, 기계가공, 기존 장비 중 어디에 있는지 확인하세요. 공정마다 가능한 설계 범위가 다릅니다.

표면, 치수, 내부 품질은 어떻게 비교하는가

다이캐스팅은 배치 내 재현성이나 기계가공 감소에 유리할 수 있습니다. 사형 주조는 중요한 치수를 기계가공으로 완성할 수 있습니다. 전체 공정을 정밀도가 높다거나 낮다고 표현하기보다 개별 형상과 납품 상태를 비교해야 합니다.

외관이 좋아도 밀봉 홈은 기계가공이 필요할 수 있습니다. 나사 구멍 위치가 정확하다고 내부 내압 성능이 확인된 것은 아닙니다. 견적에는 주조 상태, 최종 가공 상태, 표면 마감, 결함 허용 조건을 구분해 적어야 합니다.

다이캐스팅에서 혼입된 가스는 열처리나 사용 성능에 영향을 줄 수 있지만 모든 다이캐스팅을 같은 조건으로 취급해서는 안 됩니다. 고진공이나 주조품의 건전성을 높이는 공정은 합금, 기공, 납품 상태를 개별적으로 확인해야 합니다. NADCA의 고건전성 주조 표준 공개 목차에서도 열처리와 소재 항목이 별도로 구성되어 있으므로 열처리나 용접이 필요하다면 공정 선택 단계에서 명시하세요.

사형 주조도 가압 사출을 하지 않는다는 이유만으로 가스 결함이 없다고 볼 수 없습니다. 주조 가스 결함과 수축 결함의 차이를 구분하고 내부 품질은 평가 위치, 검사 방법, 합격 기준으로 정의해야 합니다. 모든 공극을 일률적으로 금지한다는 표현만으로는 실행 가능한 사양을 만들기 어렵습니다.

금형비, 첫 납기, 설계 변경을 어떻게 평가하는가

다이캐스팅 금형은 제품 형상뿐 아니라 금형 개방, 코어, 이젝션, 열 관리, 장비 적합성까지 설계해야 합니다. 열 부하와 침식은 금형 소재 및 유지보수 비용에도 관련됩니다. NADCA의 금형 비용 설명에서 설명하듯 최초 생산에는 설계 검토, 시험 생산, 수정, 확인까지 고려해야 합니다.

사형 주조의 준비용 도구는 다이캐스팅 금형과 다르지만, 여러 코어와 긴 치수를 가진 복잡한 부품은 준비 작업이 커질 수 있습니다. 강철 다이캐스팅 금형이 없다는 이유로 초기 준비 비용을 무시해서는 안 됩니다.

설계 변경 견적은 외부 벽 두께, 장착 위치, 코어 인출 방향, 내부 유로처럼 변경 대상을 나누어 작성하세요. 어떤 부분을 바꾸느냐에 따라 기존 도구의 재사용 범위도 달라집니다.

3D 사형 프린팅은 주조용으로 준비한 데이터에서 사형과 모래 코어를 만듭니다. 일부 변경은 데이터를 수정해 다시 프린팅할 수 있어 물리적 패턴과 코어박스의 재제작을 줄입니다. 그러나 출력물은 사형·모래 코어이므로 조립, 주입, 세척, 검사가 필요합니다. 내부 형상을 바꾸면 주조, 가공, 검사 조건도 다시 검토해야 합니다.

개발 단계의 변경 대응 비용과 양산의 반복 생산 비용은 다릅니다. 소량으로 자주 변경하는 단계와 생산 주기, 수율, 유지보수를 관리하는 안정된 단계는 구분해 평가해야 합니다. 하우징 장착부나 유로가 계속 바뀔 때는 변경에 걸리는 시간을 확인하고, 안정된 반복 주문에서는 지속적으로 발생하는 비용을 비교하세요.

동일한 배치의 총비용 비교하기

소재 등급, 도면 버전, 수량, 기계가공, 표면 마감, 합격 기준을 맞추어 비교해야 합니다. 주조 상태의 부품 견적과 완성품 견적을 그대로 비교할 수는 없습니다.

고정비에는 도구, 개발, 시험 생산, 장비 적합화 등이 포함됩니다. 변동비에는 소재, 주형 제작 또는 금형 청소, 기계가공, 검사, 불량과 재작업에 따른 합격품당 비용을 포함합니다. 두 공정 모두 기술적으로 가능하고 조건이 같다면 다음과 같은 단순화 모델로 정리할 수 있습니다.

사형 주조 총비용 = 사형 주조 고정비 + 합격품 수량 × 합격품 한 개당 변동비

다이캐스팅 총비용 = 다이캐스팅 고정비 + 합격품 수량 × 합격품 한 개당 변동비

다이캐스팅의 고정비가 높고 합격품 한 개당 변동비가 낮다면 총비용이 교차할 수 있습니다.

교차 수량 = (다이캐스팅 고정비 − 사형 주조 고정비) ÷ (사형 주조 변동비 − 다이캐스팅 변동비)

이 식은 분모가 양수이고 비용 범위가 같으며 평가 수량 범위에서 변동비가 대체로 일정할 때 적용합니다. 다이캐스팅의 단위 변동비가 더 낮지 않다면 손익분기 수량을 억지로 계산해서는 안 됩니다.

금형 수리와 교체, 생산 능력의 단계적 증설, 소재 가격, 추가 검사 등의 변화가 있다면 단계별 견적을 작성하세요. 하나의 직선으로 제품의 전체 수명주기를 나타낼 수는 없습니다.

이론적인 연간 완전 가동이 아니라 실제 주문과 사용 가능한 생산 능력을 기준으로 비교하세요. 기준 견적과 함께 주문 감소, 변경 횟수 증가, 수율 저하도 검토해야 합니다.

비용 교차점은 설정한 조건에서만 의미가 있습니다. 실제 견적이 없다면 임의의 수량을 결론으로 제시하기보다 확인할 변수를 정리하세요.

흔한 프로젝트 상황별 평가 출발점

프로젝트 상황	먼저 평가할 공정	확인할 조건
설계가 확정되지 않은 시제품	기존 사형 주조 또는 3D 사형 프린팅	변경 대응 시간, 초도품 납기, 검증 목적
다품종·낮은 빈도의 보충 생산	사형 주조 또는 프린팅 사형	사용 가능한 기존 도구, 소량 배치 납품 비용
단일 모델의 지속적인 대량생산	고압 다이캐스팅	합금, 형상, 금형 유지보수, 안정된 수율
곡선 내부 유로 또는 특수 품질 요건	코어와 소재 요건을 기준으로 공정 평가	코어 제작, 위치 결정, 제거, 검사의 실현 가능성

이 표는 평가 방향이지 절대적인 선택 규칙은 아닙니다. 안정된 대량생산에서는 금형비를 분산할 수 있지만 먼저 형상과 소재가 공정에 적합해야 합니다. 낮은 빈도의 생산에 프린팅 사형을 검토할 때도 사용 가능한 기존 도구와 비교하세요.

미국알루미늄협회의 가공 공정 개요에서도 사형 주조를 소량생산, 복잡한 형상, 대형 주물과 연결해 설명하며 다이캐스팅을 대량생산에 사용하는 공정으로 소개합니다. 구체적인 판단에는 공장의 능력과 해당 부품의 견적이 필요합니다.

인베스트먼트 주조도 후보라면 사형 주조와 인베스트먼트 주조의 차이를 함께 확인하고 캐비티 형성, 외부 세부 형상, 내부 형상 요건을 기준으로 비교할 수 있습니다.

사형 시제품으로 다이캐스팅 제품의 무엇을 검증할 수 있는가

사형 시제품은 조립 공간, 인터페이스, 공구와 부품의 접근성을 확인하는 데 사용할 수 있습니다. 다만 최종 다이캐스팅 양산품의 모든 요건을 시제품 결과만으로 확인할 수는 없습니다.

검증은 세 단계로 구분할 수 있습니다. 형상·조립 검증에서는 끼워맞춤과 구멍 위치를 확인합니다. 기능 검증에서는 유량, 밀봉, 열 거동 등과 함께 소재, 벽 두께, 마감의 차이를 기록합니다. 내구성과 안전성 검증에는 최종 소재와 최종 공정 또는 합의된 검증 계획이 필요합니다.

정적인 조립이 가능했다는 결과는 조립 검증 결과입니다. 짧은 시간 정상 작동했다는 사실을 피로 성능 검증으로 바꾸어 해석해서는 안 됩니다. 보고서에 방법, 도면 버전, 목적을 적어 양산 승인과 혼동하지 않도록 하세요.

최종 공정을 변경하면 가공 여유, 기준면, 지그를 다시 확인해야 합니다. 외관이 같아도 치수 분포나 가공 조건은 달라질 수 있습니다. 시제품이 양산품을 대표하는지를 일괄적으로 논하기보다 재확인 항목을 정리하는 편이 실무에 더 도움이 됩니다.

자주 묻는 질문

사형 주조는 항상 다이캐스팅보다 저렴한가요?

아닙니다. 도구 비용, 개별 사형 제작, 기계가공, 검사를 포함하여 같은 배치의 합격품을 확보하는 총비용으로 비교해야 합니다. 주조 상태의 단가만으로 판단할 수 없습니다.

다이캐스팅 금형으로 몇 개까지 생산할 수 있나요?

모든 금형에 공통으로 적용되는 생산 개수는 없습니다. 합금, 금형 소재, 국부 형상, 열 부하, 유지보수 조건이 관련됩니다. 견적에는 생산 개수를 세는 기준, 유지보수, 교체 조건을 정의해야 합니다.

일반 모래 코어를 고압 다이캐스팅에 사용할 수 있나요?

그대로 사용할 수 있다고 가정해서는 안 됩니다. 강도, 가스, 위치 결정, 제거를 실제 공정 조건에 따라 평가하고 대응 가능한 기술팀이 확인해야 합니다.

3D 사형 프린팅은 개발에 어떻게 도움이 되나요?

물리적 패턴과 코어박스에 대한 의존을 줄여 시제품 변경과 복잡한 내부 형상 검토를 도울 수 있습니다. 다만 사형 프린팅 후에도 주조가 필요하며, 최종 다이캐스팅 제품은 해당 소재와 공정에 맞는 검증이 필요합니다.

공정과 합금을 함께 선택해야 하나요?

네. 기능 요건을 먼저 명확히 하고 금속 주조의 종류와 선택 방법로 후보를 정리한 뒤 합금, 형상, 요구 기능, 제조 공정을 함께 비교하세요.
